杭州東慶橡膠有限公司
P230丁腈混煉膠
一、說明
該材料是以丁腈橡膠（NBR）為基料，是為生產橡膠制品設計的產品，在一些橡膠制品廠得到廣泛的應用，具有強度高，高硬度，耐熱，耐油，耐溶劑，耐酸堿，低壓縮永久變形，工藝性能好的特點。
二、用途
可用于制造石油、化工、汽車等行業用橡膠耐油制品。
三、性能
|
序號 |
項 目 |
典 型值 |
||
|
1 |
硬度（邵爾A） |
68 |
||
|
2 |
比重 g/cm3 |
1.20 |
||
|
3 |

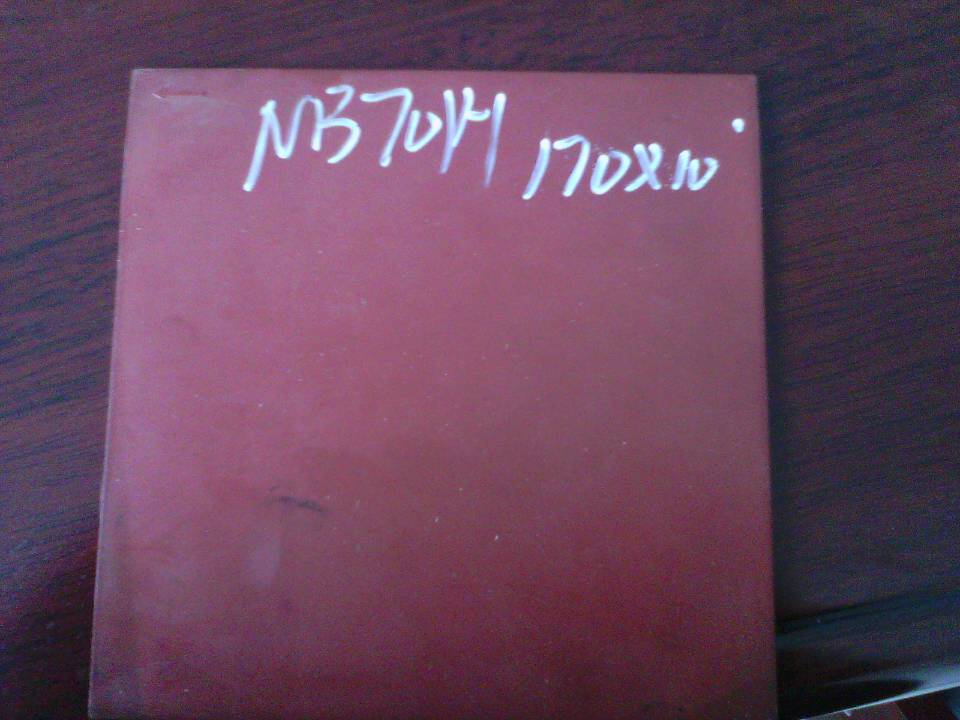

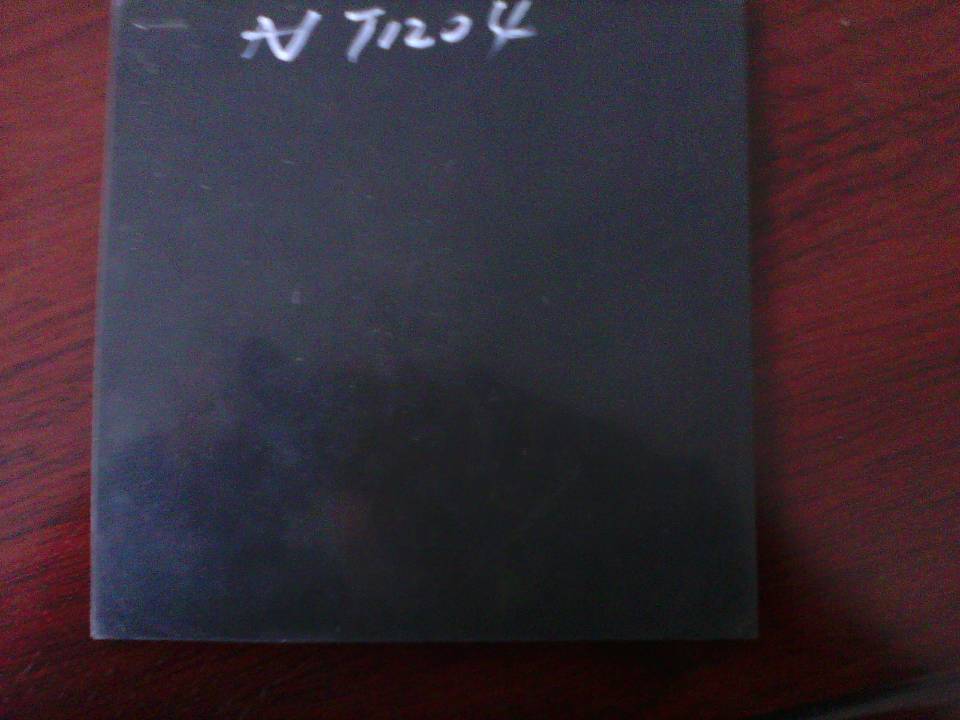

外 觀 |
淺色或黑色 |
||
|
4 |
拉伸強度 MPa |
20 |
||
|
5 |
扯斷伸長率 % |
390 |
||
|
6 |
100%定伸強度MPa |
8.5 |
||
|
7 |
300%定伸強度MPa |
15.8 |
||
|
8 |
120℃×70h壓縮永久變形（空氣）% |
19.5 |
||
|
9 |
低溫脆性℃ |
-40 |
||
|
9
|
120℃×70h |
ASTM1#油 |
ASTM3#油 |
|
|
△W % |
+1.2 |
+3.8 |
||
|
△V % |
+2.3 |
+3.5 |
||
|
硬度變化（度） |
+3 |
+2 |
||
|
拉伸強度變化% |
+4.0 |
+5.1 |
||
|
伸長率變化 % |
-15.2% |
-17.3 |
||
|
10 |
120℃×70h熱空氣老化 |
硬度變化 （度） |
+4 |
|
|
拉伸強度變化% |
+3.7 |
|||
|
伸長率變化 |
-12.2 |
|||
四、加工技術
試片硫化條件：175℃×5min
五、包裝貯存
25kg一袋，材料形狀為膠片，貯存在清潔、干燥、陰涼、通風的庫房內。
我司無論在口頭上，書面上或試驗上所提供的技術意見均出自誠意，但不作保證，用戶對我廠供應的產品，亦有責任進行試驗，以驗證是否適合所擬定的工藝和用途。
