一、設備概述：? ? ? ?
? ? ? ?燃氣式熱水器主要以 、城市煤氣燃料的新型清潔鍋爐，鍋爐結構緊湊，由外盤管與內盤管組成的傳熱系統。
高溫煙氣進入對流受熱面進行換熱。
二、設備特點:
? ? ? ? ?燃氣式導熱油爐自動化程度高，啟停方便，運行安全。供熱量大，安裝。
三、設備結構簡介

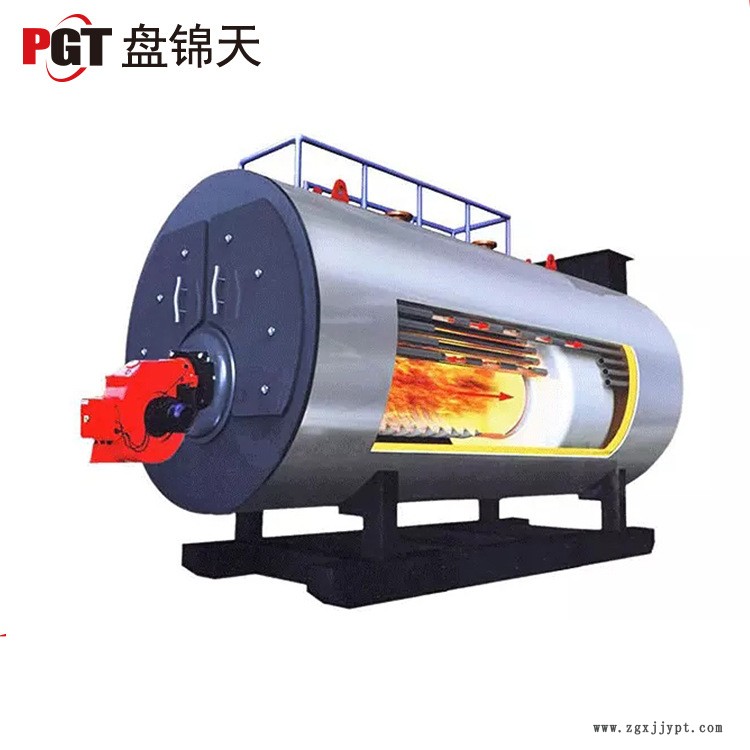

? ? ? ? ?爐體采用臥式三回程全封閉結構，主要受壓元件為雙層螺旋盤管彈性結構，內層盤管的內側、鍋爐外層盤管堵頭、
前爐門構成燃燒室，內層盤管的外側、外層盤管的內外側為鍋爐的對流換熱面，鍋爐 外側為鍋爐煙道及保溫層。
? ? ? ?煙氣流程經燃燒室尾部進入內層盤管的外側和外層盤管的內側形成的通道及外層盤管的外側通道，然后進入鍋爐尾
部匯合排入煙氣余熱換熱器后經煙囪排入大氣，煙氣行程為三回程。煙氣余熱換熱器的介質為水，煙氣通過煙氣余熱換
熱器換熱可提供熱水，同時降低煙氣溫度，提高鍋爐綜合熱效率。
? ? ? ?盤管由多根鍋爐鋼管并行，導熱油從鍋爐入口聯箱經外層盤管進入，經外層盤管到內層盤管，然后通過鍋爐出口聯箱排出。
? ? ? ?鍋爐前爐門為整體可拆式爐門，采用螺栓連接，檢修、維修方便。
