衡水聚潤工程橡膠廠

產品展示

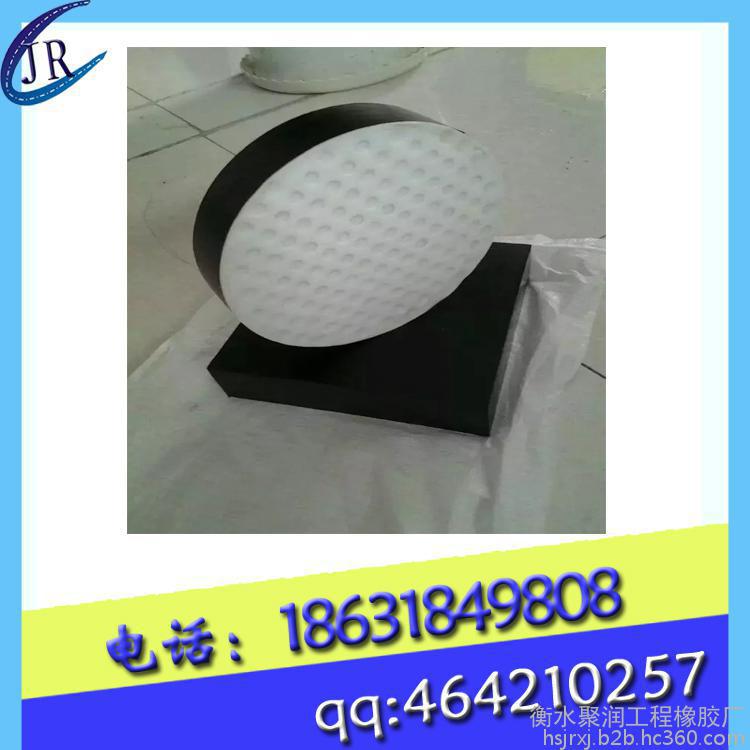

圓形四氟板式橡膠支座 普通板式橡膠支座 矩形板式橡膠支座

產品說明

板式橡膠支座適用的范圍
1、一般來說普通板式橡膠支座適用于跨度小于30m、適合位移量較小的橋梁.不同的平 面形狀適用于不同的橋跨結構,正交橋梁用矩形支座;曲線橋、斜交橋及圓柱墩橋用圓 形支座.
2、 四氟板式橡膠支座適用于大跨度、多跨連續、簡支梁連續板等結構的大位移量橋 梁.它還可用作連續梁頂推及T型梁橫移中的滑塊.矩形、圓形四氟板式橡膠支座的應用 非別與矩形、圓形普通板式橡膠支座相同。
3、球冠圓板橡膠支座：球冠圓板橡膠支座是改進后的圓形板式橡膠支座。其中間層橡 膠和鋼板布置與圓形板式橡膠支座完全相同，而在支座頂面用純橡膠制成球形表面， 球面中心橡膠**大厚度為4－13mm，球面邊緣15mm，以適應3％到4％縱橫坡下，梁與支 座接觸面的中心趨于圓形板式橡膠支座的中心。梁端反力通過球面表面橡膠逐漸擴散 傳至下面幾層鋼板和橡膠層。在橡膠支座底面加一圈直徑D＝2.5mm的半圓形橡膠圓環 ，支座受力時首先由底部圓環變形壓密，調節底面受力狀況，以改善或避免支座底面 脫空現象的產生，使支座底面

受力均勻。
