| 產地 | 韓國 |
|---|---|
| 計量單位 | 千克 |
| 類型 | 標準料 |
| 牌號 | M1800 |
| 銷售方式 | 品牌經銷 |
| 用途級別 | 電子電器部件,家電部件,通用級 |
| 品牌 | 韓國現代 |
| 廠家(產地) | 韓國現代 |
| 加工級別 | 注塑級 |
| 特性級別 | 高剛性,高抗沖,高流動 |
產品參數
| 性能項目 | 試驗條件[狀態] | 測試方法 | 測試數據 | 數據單位 | |
| 物理性能 | 螺旋流動度 | HYUNDAI | >800 | mm | |
| 熔體流動速率 | ASTM D-1238 | 58.00 | g/10min | ||
| 機械性能 | 埃佐缺口沖擊強度 | 23℃ | ASTM D-256 | 6.0 | kg.cm/cm |
| 洛氏硬度 | ASTM D-785 | 90 | R | ||
| 斷裂伸長率 | ASTM D-638 | >500 | % | ||
| 拉伸屈服強度 | ASTM D-638 | 300 | kg/cm2 | ||
| 埃佐缺口沖擊強度 | -20℃ | ASTM D-256 | 3.0 | kg.cm/cm | |
| 彎曲模量 | ASTM D-790 | 14500 | kg/cm2 | ||
| 熱性能 | 熔點 | ASTM D-1523 | 162.0 | ℃ | |
| 維卡軟化點 | ASTM D-1525 | 150 | ℃ | ||
| 熱變形溫度 | ASTM D-648 | 106 | ℃ | ||

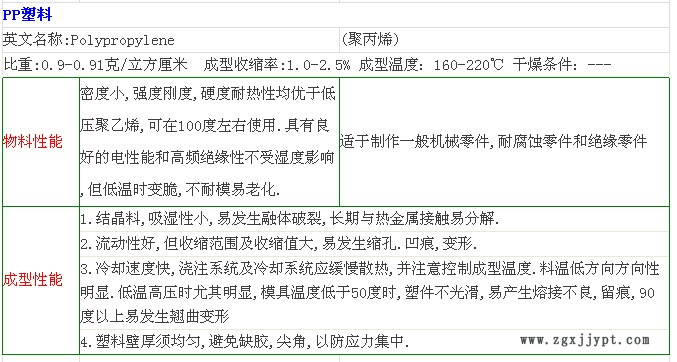

PP聚丙烯典型應用范圍:
汽車工業（主要使用含金屬添加劑的PP：擋泥板、通風管、風扇等），器械（洗碗機門襯墊、干燥機通風管、洗衣機框架及機蓋、冰箱門襯墊等），日用消費品（草坪和園藝設備如
剪草機和噴水器等）。
注塑模工藝條件:
干燥處理：如果儲存適當則不需要干燥處理。
熔化溫度：220~275℃，注意不要超過275℃。
模具溫度：40~80℃，建議使用50℃。結晶程度主要由模具溫度決定。
注射壓力：可大到1800bar。
注射速度：通常，使用高速注塑可以使內部壓力減小到**小。如果制品表面出現了缺陷，那么應使用較高溫度下的低速注塑。
流道和澆口：對于冷流道，典型的流道直徑范圍是4~7mm。建議使用通體為圓形的注入口和流道。所有類型的澆口都可以使用。典型的澆口直徑范圍是1~1.5mm，但也可以使用小到0.7mm的澆口。對于邊緣澆口**小的澆口深度應為壁厚的一半；**小的澆口寬度應至少為壁厚的兩倍。PP材料完全可以使用熱流道系統。
