| 插入損耗 | - |
|---|---|
| 額定功率 | - |
| 供電電壓 | - |
| 品牌 | KMETECH/寬邁 |
| 型號 | PI-160G |
| 類型:PoE八芯供電器 | DC:54V /1% |
| AC:100-240 |
PI-160G-四對線PoE供電器,強供型**大輸出60W,輸出60W
PI-160G具備千兆、大功率四對線完全符合大功率PoE規范的60W、單口四對線PoE供電器,PoE中跨設備。
PI-160G可與廣泛的**PoE受電設備（PD）配套使用，包括依照**的IEEE 802.3at規范要求大功率和兩事件分級支持的802.11n接入點、WiMAX CPE和基站、Pan-Tilt-Zoom攝像機等。
PI-160G Midspan中跨設備/四對線供電器，大功率、千兆
支持和兩事件分級等多項性能于一身。
主要功能與特性
* 10/100/100 baseT支持
PI-160G的一項重要特性是其可在所有四對線PoE供電器,以太網電纜上提供大功率的能力，與雙芯(兩對線)產品相比，可大大地改善性能和效率。四對線PoE供電器可使PI-160G得以在提供60W功率的同時維持600mA的較低的電流水平。這與同類的兩對線設備形成了鮮明的對比，在提供60W功率的情況下其電流水平高達1.2A。鑒此，這一效率更高的PSE156G可在使用CAT5電纜的情況下為PD損耗提供51W的功率，而對于兩對線解決方案來說，則只能提供30W。
除其60W操作模式外，PI-160G還可用于為兩對線設備供電，功率可達30W。在此情況下，該中跨設備仍使用CAT5及以上電纜的所有四對線，可使其少浪費電纜上的高達50%的功率。與傳統的兩芯解決方案相比，采用PI-160G的PoE系統可降低高達15%的能量損耗。
另外，此款PI-160G中跨設備還配帶獨特的連鎖功能，當向網絡加裝新的PD時，允許用戶通過以增量方式鏈接多個單端口中跨設備而擴展其部署。
Mode-A :LED亮 表示 1/2(+);3/6(-)已經工作中
Mode-B :LED亮 表示 4/5(+);7/8(-)已經工作中
AC 100~240V 50/60HZ

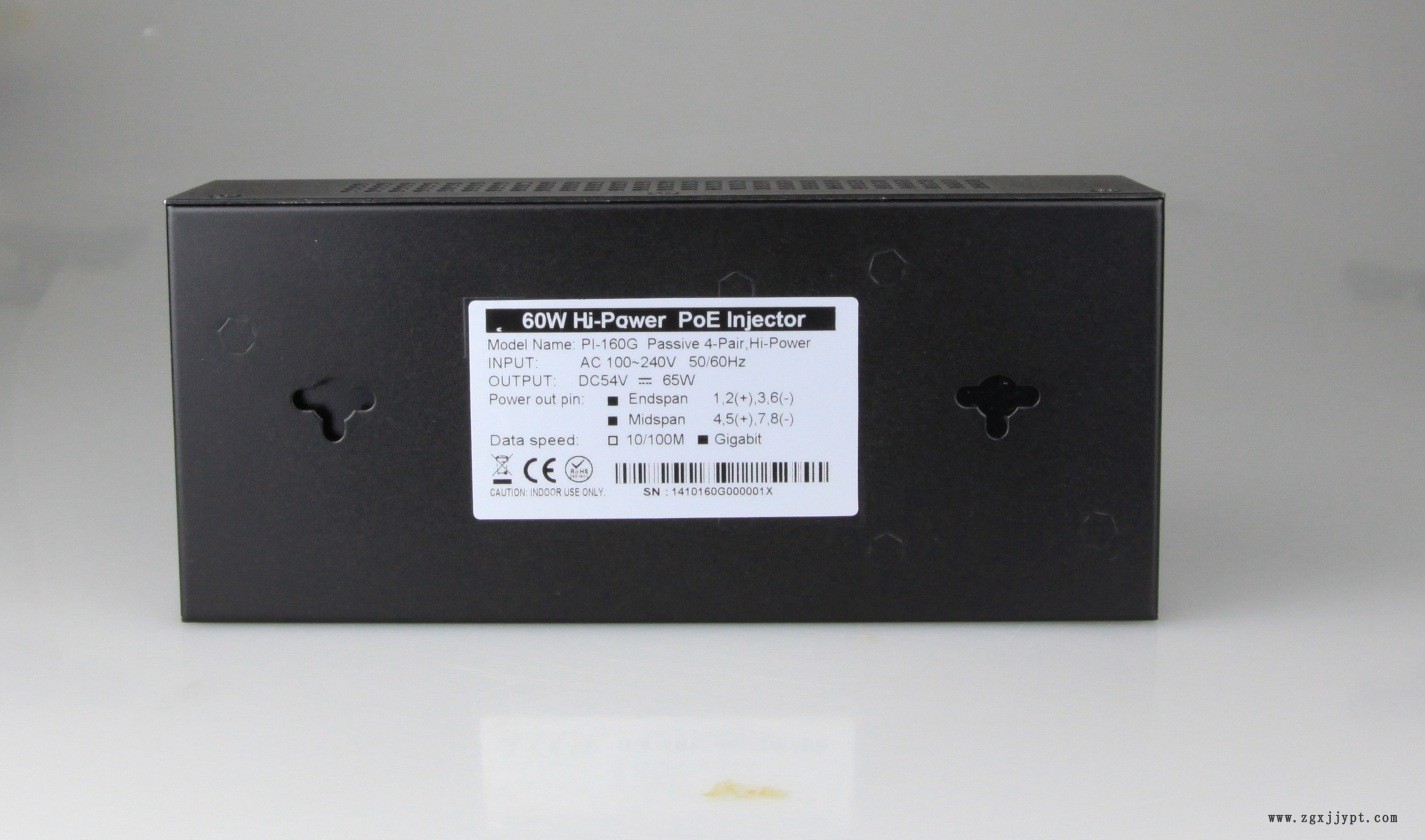

** 底部可以壁掛
功能特性
PI-160G PoE Injector單口中跨供電器，該供電設備正常工作在100VAC～240VAC輸入電壓范圍，對外輸出54V直流電壓，額定60W的功率，采用八芯供電Mode-A +Mode-B兩組直流電混合供電方式，可適用于標準與非標準PD設備的供電場合，正常供電距離可達100米。PI-160G PoE Injector供電設備具有以下一些優良性能：
1.通過Mode-A +Mode-B傳輸60W功率。
2.傳輸速率：10/100/1000Mbps,。
3.電源具有輸入過欠壓、輸出過壓、過熱、輸出過流短路保護等功能。
4.系統可靠性：MTBF>100000 hours@220Vac fullLoad。
5.傳導干擾（CE）和輻射干擾（RE），符合EN55022、CLASS B標準。
6. 防雷特性：交流輸入端，能夠承受差模2KV，共模4KV的surge防護。
7. 電源效率高，全范圍應用
8.系統自然冷或自帶調速風扇，保證系統壽命.
功能參數 | 規格 |
電源規格 | |
工作電源 | 輸入電壓：AC 100~240V，頻率50/60Hz |
埠輸出功率 | 總輸出**大功率分別為：60w。 |
整機功耗 | PoE供電器空載功耗分別為：低于1w |
PSE供電標準 | 強供電，無檢測功能 |
PSE輸出電壓/電流 | 54V DC/ 1.2mA（MAX） |
PSE輸出穩壓精度 | 54V DC±5% |
產品性能 | |
傳輸速率 | 10/100/1000 Mbps自適應網口**大速率1000Mbps |
供電距離 | 滿足100米長距離供電輸出 |
系統可靠性 | MTBF>100000 hours。@ 25°C full load，220Vac |
產品外觀 | |
產品尺寸 | 180 mm x 79 mm x 44mm |
LED 12/36腳 | Mode-A亮綠燈 |
LED 45/78腳 | Mode-B亮黃燈 |
PSE輸出(Output) | Data + Power RJ45接口類型 (黃燈1~4 -Port) |
Data輸入(Input) | Data/IN，RJ45接口類型 |
POE燈/燈號定義 | 1.燈亮表示正常供電。 2.指示燈閃亮:表示超載保護或者網線短路。 3.空載燈不亮 |
埠額定輸出功率 | Mode-A/Max.30W;Mode-B/ Max.30W |
2.POE輸出口主要技術指標
序號 | 項目 | 技術要求 | 單位 | 備注 |
2.1 | POE供電指示燈 | 燈滅，輸出空載 |
| 埠輸出電流大于35mA，指示燈亮，埠輸出電流小于8mA，指示燈滅，中間狀態隨溫度有所變化，但同一負載不出現指示燈閃爍。 |
2.2 |
埠輸出短路保護 | 燈亮，輸出正常帶載 |
|
短路保護方式為打嗝重啟方式，指示燈閃爍 |
燈閃，輸出超載或短路 |
| |||
長期短路不損壞 |
|
主要特性：
•電源具有輸入過欠壓、輸出過壓、每路輸出過流短路保護等功能
• 系統可靠性：MTBF＞17520 hours
• 傳導干擾（CE）和輻射干擾（RE），符合EN55022、CLASS B 標準
• 防雷特性：交流輸入端，均能承受265V/IN
