| 牌號 : | A4H | 加工級別 : | 注塑級,擠出級 |
| 特性級別 : | 耐高溫,耐磨,高抗沖 | 用途級別 : | 醫用級 |
| 品牌 : | 德國巴斯夫 |
?
?

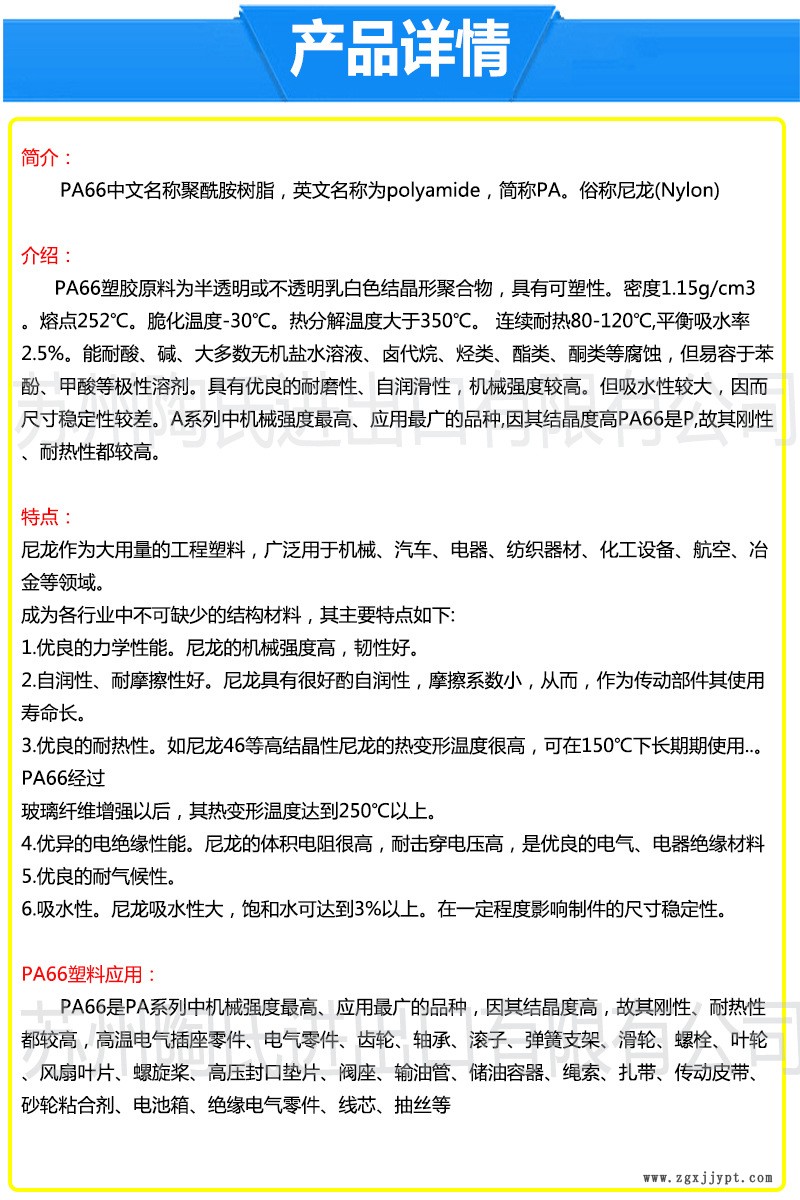

產品參數
| 性能項目 | 試驗條件[狀態] | 測試方法 | 測試數據 | 數據單位 | |
| 機械性能 | 伸長率 | ≤0.5%, +23℃，濕 | 700 | MPa | |
| 拉伸屈服應力（V=50mm/min） | 干/濕 | 85/50 | MPa | ||
| 斷裂伸長率（V=50mm/min）? | 干/濕 | 4.2/20 | % | ||
| 埃佐缺口沖擊強度 | -30℃,干 | 7 | KJ/m2 | ||
| 沖擊、破壞能量 | +23℃，干/濕 | 50/>140 | J | ||
| 拉伸彈性模量 | 干/濕 | 3100/1200 | MPa | ||
| 卡畢沖擊強度 | +23℃，干/濕 | NB/NB | KJ/m2 | ||
| 埃佐缺口沖擊強度 | +23℃，干/濕 | 5.5/NB | KJ/m2 | ||
| 屈服伸長率（V=50mm/min）? | 干/濕 | 4.2/20 | % | ||
| 沖擊、破壞能量 | -20℃,干 | 20 | J | ||
| 卡畢缺口沖擊強度 | +23℃，干/濕 | 8/30 | KJ/m2 | ||
| 彎曲模量 | 干/濕 | 3000 | MPa | ||
| 斷裂應力（V=50mm/min） | 干/濕 | 85/50 | MPa | ||
| 拉伸蠕變模量 | 1000h,濕 | 700 | MPa | ||
| 球壓硬度 | 干/濕 | 160/100 | MPa | ||
| 電氣性能 | 體積電阻 | 干/濕 | 1015/1012 | Ω.cm | |
| 介電強度 | K20/P50，干/濕 | 110/80 | KV/mm | ||
| 表面電阻 | 干/濕 | 1013/1010 | Ω | ||
| 相對電弧徑跡指數CT1 | 干/濕 | CTI 600 | |||
| 相對電弧徑跡指數CTIM | 干/濕 | CTI 575 M | |||
| 損耗角 | 1MHz，干/濕 | 0.025/0.2 | |||
| 介電常數 | 1MHz，干/濕 | 3.2/5 | |||
| 熱性能 | 線性熱膨脹系數 | （23-80）℃，干態 | 7-10 | 10-5/K | |
| 導熱率 | 干態 | 0.23 | W/(m.K) | ||
| 熱變形溫度 | 0.45MPa負荷，干態 | 220 | ℃ | ||
| 溫度指數 | 在20000h/5000h，后拉伸強度下降50%時 | 118/138 | ℃ | ||
| 熱變形溫度 | 1.8MPa負荷，干態 | 75 | ℃ | ||
| 比熱容 | 干態 | 1.7 | J/(g.K) | ||
| 使用溫度 | >200 | ℃ | |||
?
?
