| 廠家(產地) | 英國威格斯 |
|---|---|
| 拉伸強度 | 190 MPa |
| 密度 | 1.52 g/cm3 |
| 外觀顏色 | 本色、米色 |
| 吸水率 | 0.04 % |
| 規格級別 | 增強 注塑 |
| 缺口沖擊強度 | 9 |
| 成型收縮率 | 0.3 % |
| 材質 | PEEK |
| 牌號 | 150GL30 |
| 用途級別 | 填充級 |
| 品牌 | 威格斯 |
| 加工級別 | 注塑級 |
| 特性級別 | 熱穩定性,增強級 |
PEEK聚醚醚酮(TECAPEEK)：
??聚醚醚酮數值是一種具有耐高溫、自潤滑、易加工和高機械強度等優異性能的特種工程塑料，可制造加工成各種機械零部件，如汽車齒輪、油篩、換檔啟動盤;飛機發動機零部件、自動洗衣機轉輪、醫療器械零部件等。
??主要特性 應用場合
??·耐腐蝕、抗老化;抗溶解性; ·高溫高頻高壓電性能條件
??·韌性和剛性兼備;
??·尺寸要求精密條件
??·耐輻照; ·耐磨、耐腐蝕條件
??·耐水解，高溫高壓下仍可保持優異特性;
??·輕量取代金屬作光纖元件
??·耐磨損、抗靜電;電絕緣性能好;
??·機械強度要求高部件
??·低煙塵和毒氣排放性。
主要應用
??1.汽車制動系統零件、發動機零件、變速箱高溫墊片、半導體用工具、LCD支 架、晶片周轉設備、IC測試設備零件、復印機分離爪、軸套等辦公用品高溫部件;
??2.特種機械齒輪、無油潤滑軸承、壓縮機閥片、密封圈、活塞環、閥門部件、高溫傳感器探頭;
3.特種電子連接器、分析儀器零件、特種電纜護套、人體骨骼、血透機零件、鋰電池密封圈、集成電路薄膜、電熨斗、微波爐耐熱零部件等等。
| 基本信息 | ? | ||
| 填料/增強材料 | 玻璃纖維增強材料, 30% 填料按重量 | ||
| 特性 | 半結晶 | ||
| 低摩擦系數 | |||
| 高強度 | |||
| 好的消毒性 | |||
| 良好的流動性 | |||
| 耐化學性良好 | |||
| 食品接觸的合規性 | |||
| 用途 | 非特定食品應用 | ||
| 醫療/護理用品 | |||
| 機構評級 | FDA 食品接觸, 未評級 | ||
| 外觀 | 米黃色 | ||
| 自然色 | |||

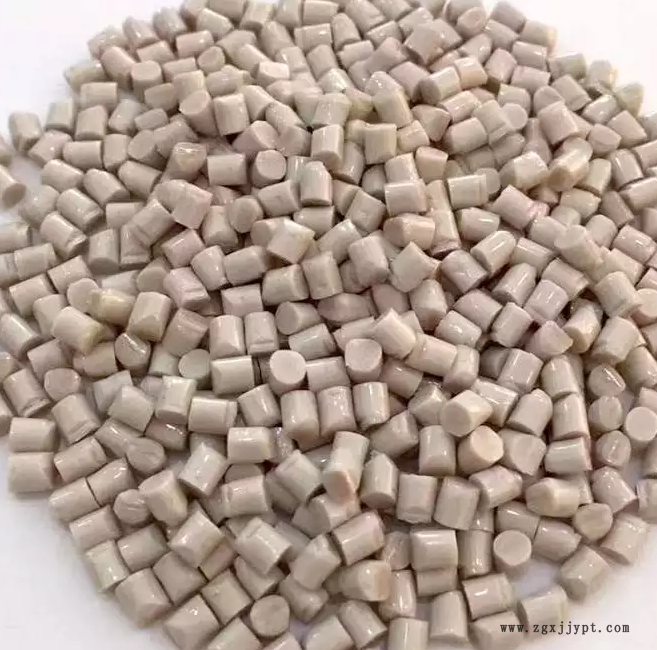

| 形式 | 顆粒 | ||
| 加工方法 | 注射成型 | ||
| 物理性能 | 額定值 | 單位制 | 測試方法 |
| 密度 | 1.52 | g/cm3 | ISO 1183 |
| Spiral Flow | 15 | cm | 內部方法 |
| 收縮率 1 | ? | ? | ISO 294-4 |
| 垂直流動方向 : 180°C | 0.9 | % | ISO 294-4 |
| 流動方向 : 180°C | 0.3 | % | ISO 294-4 |
| 吸水率 | ? | ? | ISO 62 |
| 23°C, 24 hr, 3.20 mm | 0.04 | % | ISO 62 |
| 平衡, 23°C, 3.20 mm, 50% RH | 0.3 | % | ISO 62 |
| 硬度 | 額定值 | 單位制 | 測試方法 |
| 肖氏硬度 (邵氏 D, 23°C) | 87 | ? | ISO 868 |
| 機械性能 | 額定值 | 單位制 | 測試方法 |
| 拉伸模量 (23°C) | 12000 | MPa | ISO 527-2 |
| 拉伸應力 | ? | ? | ISO 527-2 |
| 斷裂, 23°C | 190 | MPa | ISO 527-2 |
| 斷裂, 125°C | 115 | MPa | ISO 527-2 |
| 斷裂, 175°C | 70 | MPa | ISO 527-2 |
| 斷裂, 225°C | 55 | MPa | ISO 527-2 |
| 斷裂, 275°C | 40 | MPa | ISO 527-2 |
| 拉伸應變 (斷裂, 23°C) | 2.5 | % | ISO 527-2 |
| 彎曲模量 (23°C) | 11500 | MPa | ISO 178 |
| 彎曲應力 | ? | ? | ISO 178 |
| 23°C | 280 | MPa | ISO 178 |
| 125°C | 190 | MPa | ISO 178 |
| 175°C | 80 | MPa | ISO 178 |
| 275°C | 50 | MPa | ISO 178 |
| 壓縮應力 | ? | ? | ISO 604 |
| 23°C | 250 | MPa | ISO 604 |
| 120°C | 160 | MPa | ISO 604 |
| 200°C | 55 | MPa | ISO 604 |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強度 (23°C) | 7.5 | kJ/m2 | ISO 179/1eA |
| 簡支梁無缺口沖擊強度 (23°C) | 55 | kJ/m2 | ISO 179/1U |
| 懸壁梁缺口沖擊強度 (23°C) | 9 | kJ/m2 | ISO 180/A |
| 無缺口伊佐德沖擊強度 (23°C) | 50 | kJ/m2 | ISO 180 |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
| 熱變形溫度 (1.8 MPa, 未退火) | 335 | °C | ISO 75-2/A |
| 玻璃轉化溫度 | 143 | °C | ISO 11357-2 |
| 熔融溫度 | 343 | °C | ISO 11357-3 |
| 線形熱膨脹系數 | ? | ? | ISO 11359-2 |
| 流動 : > 143°C | 2.00E-05 | cm/cm/°C | ISO 11359-2 |
| 流動 : < 143°C | 2.00E-05 | cm/cm/°C | ISO 11359-2 |
| 橫向 : < 143°C | 4.50E-05 | cm/cm/°C | ISO 11359-2 |
| 橫向 : > 143°C | 1.10E-04 | cm/cm/°C | ISO 11359-2 |
| 比熱 (23°C) | 1700 | J/kg/°C | DSC |
| 導熱系數 (23°C) | 0.3 | W/m/K | ISO 22007-4 |
| RTI Elec | 240 | °C | UL 746 |
| RTI Imp | 220 | °C | UL 746 |
| RTI | 240 | °C | UL 746 |
| 電氣性能 | 額定值 | 單位制 | 測試方法 |
| 體積電阻率 | 1.00E+16 | ohms·cm | IEC 60093 |
| 介電強度 (2.00 mm) | 23 | kV/mm | IEC 60243-1 |
| 介電常數 (23°C, 1.00 GHz) | 3.3 | ? | IEC 60250 |
| 耗散因數 (23°C, 1 MHz) | 4.00E-03 | ? | IEC 60250 |
| 漏電起痕指數 | 150 | V | IEC 60112 |
| 可燃性 | 額定值 | 單位制 | 測試方法 |
| 灼熱絲易燃指數 (3.00 mm) | 960 | °C | IEC 60695-2-12 |
| 充模分析 | 額定值 | 單位制 | 測試方法 |
| 熔體粘度 (400°C) | 280 | Pa·s | ISO 11443 |
| 注射 | 額定值 | 單位制 | ? |
| 干燥溫度 | 120 到 150 | °C | ? |
| 干燥時間 | 3.0 到 5.0 | hr | ? |
| 料斗溫度 | < 100 | °C | ? |
| 料筒后部溫度 | 360 | °C | ? |
| 料筒中部溫度 | 365 到 370 | °C | ? |
| 料筒前部溫度 | 375 | °C | ? |
| 射嘴溫度 | 380 | °C | ? |
| 模具溫度 | 170 到 200 | °C | ? |
| 注射說明 | |||
| Runner: Die / nozzle >3mm, manifold >3.5mmGate: >2mm or 0.5 x part thickness | |||
| 備注 | |||
| 1 . | 380°C nozzle | ||
