| 牌號 | 2456 |
|---|---|
| 用途級別 | 食品級 |
| 銷售方式 | 品牌經銷 |
| 類型 | 標準料 |
| 廠家(產地) | 德國拜耳 |
| 性能項目 | 測試條件 | 測試方法 | 數值/描述 | 單位 | |
| 機械性能 | 拉伸強度(引張強度) | ASTM D638/ISO 527 | 65.0 | kg/cm²(MPa)[Lb/in2] | |
| 斷裂伸長率 | ASTM D638/ISO 527 | 65.0 | % | ||
| 拉伸模量 | ASTM D638/ISO 527 | 2400 | kg/cm²(MPa)[Lb/in2] | ||
| 拉伸屈服伸長率(延伸率) | ASTM D638/ISO 527 | 6.0 | % | ||
| 拉伸斷裂伸長率(延伸率) | ASTM D638/ISO 527 | 120 | % | ||
| 彎曲模量(彎曲彈性率) | ASTM D790/ISO 178 | 2350 | kg/cm²(MPa)[Lb/in2] | ||
| 彎曲強度 | ASTM D790/ISO 178 | 97.0 | kg/cm²(MPa)[Lb/in2] | ||
| 洛氏硬度 | ASTM D785 | ||||
| IZOD 缺口沖擊強度 | 1/4" 23℃ | ASTM D256/ISO 179 | kg·cm/cm(J/M)ft·lb/in | ||
| 1/4" -30℃ | ASTM D256/ISO 179 | kg·cm/cm(J/M)ft·lb/in | |||
| 1/8" 23℃ | ASTM D256/ISO 179 | kg·cm/cm(J/M)ft·lb/in | |||
| 1/8" -30℃ | ASTM D256/ISO 179 | kg·cm/cm(J/M)ft·lb/in | |||
| Charpy沖擊強度 | 23℃ （缺口） | ASTM D256/ISO 179 | kg·cm/cm(J/M)ft·lb/in | ||
| -30℃（缺口） | ASTM D256/ISO 179 | kg·cm/cm(J/M)ft·lb/in | |||
| 23℃（無缺口） | ASTM D256/ISO 179 | kg·cm/cm(J/M)ft·lb/in | |||
| -30℃（無缺口） | ASTM D256/ISO 179 | kg·cm/cm(J/M)ft·lb/in | |||
| 物性性能 | 比重（密度） | ASTM D792/ISO 1183 | |||
| 成型收縮率 | ASTM D955 | 0.5-0.7 | % | ||
| 熔融指數（流動系數） | 200℃/5kg | ASTM D1238/ISO 1133 | g/10min | ||
| 220℃/10kg | ASTM D1238/ISO 1133 | g/10min | |||
| 吸水率 23℃/24H | ASTM D570/ISO 62 | 0.30 | % | ||
| 熱性能 | 熱變形溫度 | 退火 | ASTM D648/ISO 75 | ℃（℉） | |
| 未退火 | ASTM D648/ISO 75 | 137 | ℃（℉） | ||
| 維卡軟化點 | ASTM D1525/ISO R306 | 146 | ℃（℉） | ||
產品牌號：2456聚碳酸酯(簡稱PC)是分子鏈中含有碳酸酯基的高分子聚合物，根據酯基的結構可分為脂肪族、芳香族、脂肪族-芳香族等多種類型。其中由于脂肪族和脂肪族-芳香族聚碳酸酯的機械性能較低，從而限制了其在工程塑料方面的應用。目前僅有芳香族聚碳酸酯獲得了工業化生產。由于聚碳酸酯結構上的特殊性，現已成為五大工程塑料中增長速度**的通用工程塑料。粒子圖片

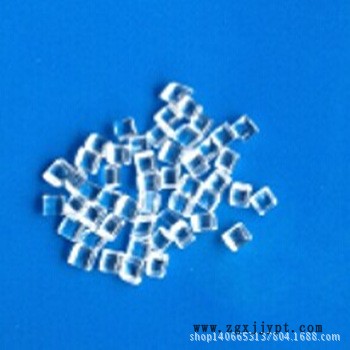

PC透明塑膠粒子

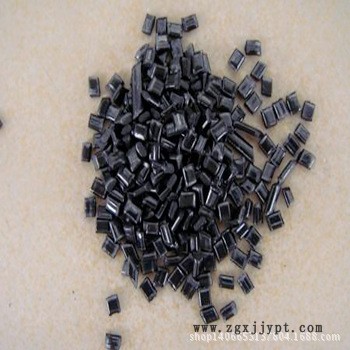

PC黑色塑膠粒子
一: 主要性能a、機械性能：強度高、耐疲勞性、尺寸穩定、蠕變也小（高溫條件下也極少有變化）；b、耐熱老化性：增強后的UL溫度指數達120~140℃（戶外長期老化性也很好）；c、耐溶劑性：無應力開裂；d、對水穩定性：高溫下遇水易分解（高溫高濕環境下使用需謹慎）；e、電氣性能：1、絕緣性能：優良（潮濕、高溫也能保持電性能穩定,是制造電子、電氣零件的理想材料）；2、介電系數：3.0-3.2；3、耐電弧性：120s；f、成型加工性：普通設備注塑或擠塑。PC塑料的粘接根據不同需要，可以選擇以下粘合劑：1.G-933：單組分常溫固化軟彈性防震粘合劑，耐高低溫，不同粘度粘接速度幾秒至幾個小時固化完畢。2. KD-833瞬間粘接劑，可以數秒鐘或數十秒鐘快速粘合PC塑料，但膠層硬脆，不耐60度以上熱水浸泡。3. QN-505，雙組分膠，膠層柔軟，適合PC塑料大面積粘接或復合。但耐高溫性能較差。4.QN-906：雙組分膠，耐高溫。5.G-988:單組份室溫硫化膠，固化后是彈性體具有**的防水，防震粘合劑，耐高低溫， 1-2mm厚度的話，10分鐘左右初固，5-6小時基本固化，有一定的強度。完全固化的話需要至少24小時。單組份，不需要混合，擠出后涂抹靜置即可，無需加溫。6.KD-5606：UV紫外線固化膠，粘合透明PS片材及板材，可達無痕跡效果，需要用紫外線燈照射固化。粘后效果美觀。但耐高溫性能較差。二： 制備
聚碳酸酯紡織紗管的生產，選用光氣法生產的PC為原料，其中新料為80%，再生料為20%。其生產工藝流程如下：配料→干燥→注射→修整→拋光→熱處理→制品。烘箱干燥溫度115-120℃， 16-20小時，物料在料盤上厚度為30毫米以下，使樹脂含水量在0.03%以下。料筒三區溫度為200-220、 250-280、 260-290℃，噴咀溫度比料筒稍低些，低5-10℃。注射壓力4-6兆帕，成型周期25秒，熱處理溫度115-120℃， 1小時，要采用倒懸式進行熱處理。該紗管比木質紗管使用壽命長3倍、尺寸穩定、耐候性好，不起毛、光潔度好，能提供各種顏色的紗管，便于搞好班組經濟核算。對于廢舊再生PC料，還可以進行增韌處理，頂替新料使用。可在再生PC料中，共混少量的尼龍樹脂，或高抗沖聚苯乙烯樹脂，可使制品的沖擊強度提高1倍以上，彎曲強度也有改善，對樹脂的加工性能、表面光鐸均有所提高了很多。此外，由于尼龍在熔融時粘度極低，能對共混體系中的顏料有優良的浸潤包復作用，破壞了顏料較子的聚集給構，增加了顏料分散性，為此可降低顏料用**的20%。擠出板PC料一定要干燥，使之含水量降到0.02%以下。PC板原料的分子量應選在3.5萬為好。擠出機螺桿長徑比為20：1，桿中的加料段和計量段長度各占全長的25%，而且螺槽深度一定，壓縮段長度為全長的一半。螺桿壓縮比為2.5-3;螺槽深度一般應小于4毫米;用銷釘螺桿混煉效果更好。過遮網組可采用80/120/200/120/80目型式。衣架式機頭比較常用，但造價較貴。
三：分類防靜電PC，導電PC，加纖防火PC，抗紫外線耐候PC，食品級PC，抗化學性PC。
四：應用范圍
PC工程塑料的三大應用領域是玻璃裝配業、汽車工業和電子、電器工業，其次還有工業機械零件、光盤、包裝、計算機等辦公室設備、醫療及保健、薄膜、休閑和防護器材等。PC可用作門窗玻璃，PC層壓板廣泛用于銀行、使館、拘留所和公共場所的防護窗，用于飛機艙罩，照明設備、工業安全檔板和防彈玻璃。 PC板可做各種標牌，如汽油泵表盤、汽車儀表板、貨棧及露天商業標牌、點式滑動指示器， PC樹脂用于汽車照相系統，儀表盤系統和內裝飾系統，用作前燈罩，帶加強筋汽車前后檔板，反光鏡框，門框套、操作桿護套、阻流板、PC被應用用作接線盒、插座、插頭及套管、墊片、電視轉換裝置，電話線路支架下通訊電纜的連接件，電閘盒、電話總機、配電盤元件，繼電器外殼， PC可做低載荷零件，用于家用電器馬達、真空吸塵器，洗頭器、咖啡機、烤面包機、動力工具的手柄，各種齒輪、蝸輪、軸套、導規、冰箱內擱架。PC是光盤儲存介質理想的材料。PC瓶（容器）透明、重量輕、抗沖性好，耐一定的高溫和腐蝕溶液洗滌，作為可回收利用瓶（容器）。PC及PC合金可做計算機架，外殼及輔機，打印機零件。改性PC耐高能輻射殺菌，耐蒸煮和烘烤消毒，可用于采血標本器具，血液充氧器**，腎透析器等，PC可做頭盔和安全帽，防護面罩，墨鏡和運動護眼罩。 PC薄膜廣泛用于印刷圖表，醫藥包裝，膜式換向器[6] 。聚碳酸酯的應用開發是向高復合、高功能、專用化、系列化方向發展，已推出了光盤、汽車、辦公設備、箱體、包裝、醫藥、照明、薄膜等多種產品各自專用的品級牌號。
