| 類型 | 標準料 |
|---|---|
| 計量單位 | 千克 |
| 牌號 | SK605 |
| 銷售方式 | 品牌經銷 |
| 用途級別 | 纖維 |
| 品牌 | 美國杜邦 |
| 廠家(產地) | 美國杜邦 |
| 加工級別 | 注塑級 |
| 特性級別 | 標準級 |

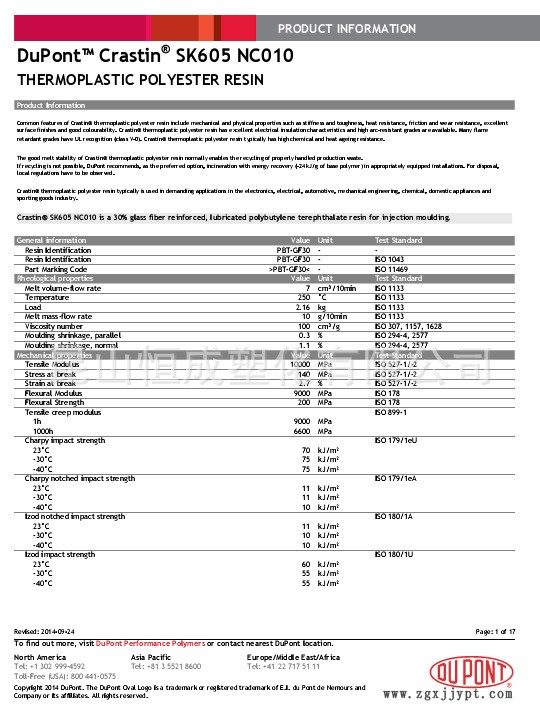

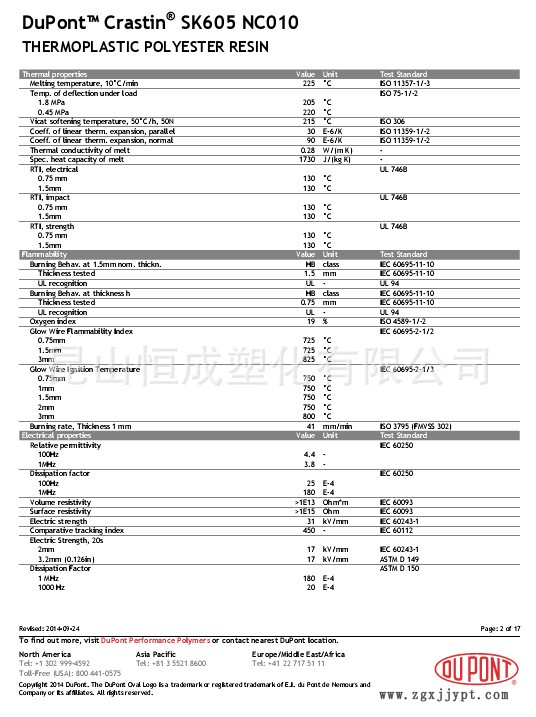

PBT 聚對苯二甲酸丁二醇酯
化學和物理特性:
PBT是**堅韌的工程熱塑材料之一，它是半結晶材料，有非常好的化學穩定性、機械強度、電絕緣特性和熱穩定性。這些材料在很廣的環境條件下都有很好的穩定性。PBT吸濕特性很弱。非增強型PBT的張力強度為50MPa，玻璃添加劑型的PBT張力強度為170MPa。玻璃添加劑過多將導致材料變脆。PBT的；結晶很迅速，這將導致因冷卻不均勻而造成彎曲變形。對于有玻璃添加劑類型的材料，流程方向的收縮率可以減小，但與流程垂直方向的收縮率基本上和普通材料沒有區別。一般材料收縮率在1.5%~2.8%之間。含30%玻璃添加劑的材料收縮0.3%~1.6%之間。熔點（225℃）和高溫變形溫度都比PET材料要低。維卡軟化溫度大約為170℃。玻璃化轉換溫度（glass trasitio temperature）在22℃到43℃之間。由于PBT的結晶速度很高，因此它的粘性很低，塑件加工的周期時間一般也較低。
PBT 聚對苯二甲酸丁二醇酯典型應用范圍:
家用器具（食品加工刀片、真空吸塵器元件、電風扇、頭發干燥機殼體、咖啡器皿等），電器元件（開關、電機殼、保險絲盒、計算機鍵盤按鍵等），汽車工業（散熱器格窗、車身嵌板、車輪蓋、門窗部件等）。
注塑模工藝條件:
干燥處理：這種材料在高溫下很容易水解，因此加工前的干燥處理是很重要的。建議在空氣中的干燥條件為120℃，6~8小時，或者150℃，2~4小時。濕度必須小于0.03%。如果用吸濕干燥器干燥，建議條件為150℃，2.5小時。
熔化溫度：225~275℃，建議溫度：250℃。
模具溫度：對于未增強型的材料為40~60℃。要很好地設計模具的冷卻腔道以減小塑件的彎曲。熱量的散失一定要快而均勻。建議模具冷卻腔道的直徑為12mm。
注射壓力：中等（**大到1500bar）。
注射速度：應使用盡可能快的注射速度（因為PBT的凝固很快）。
流道和澆口:建議使用圓形流道以增加壓力的傳遞（經驗公式：流道直徑=塑件厚度+1.5mm）。可以使用各種型式的澆口。也可以使用熱流道，但要注意防止材料的滲漏和降解。澆口直徑應該在0.8~1.0*t之間，這里 t是塑件厚度。如果是潛入式澆口，建議**小直徑為0.75mm。
昆山恒成塑化有限公司 創建于2001年，注冊于2012年。經過多年的努力經營，本公司實力雄厚、重信用、守合同、保證產品質量，并以多品種經營特色和薄利多銷的原則，贏得了廣大客戶的信任。本公司主要經營批發的POM、PP PET、PC+ABS、PC、PMMA、ABS暢銷消費者市場，在消費者當中享有較高的地位。公司與多家零售商和代理商建立了長期穩定的合作關系，貨源穩定、保證質量！
我公司產品在昆山仕泰隆塑料城設有實體店銷售，塑料原料原產原廠包裝，質量保證，買家可以完全放心。店鋪上圖型號有限，有些產品型號沒有上架，買家如有所需產品型號可以詢問是否有貨，歡迎詢價(*^__^*)
電話：0512 86890976/13732660920
傳真：0512 81860297
Q Q：415205336
旺旺：xiayanmei恒成塑化
地址：中國 江蘇 昆山市 陸家鎮仕泰隆J棟5號
網址：https://xiayanmei168.
