| 廠家(產地) | 日本寶理 |
|---|---|
| 牌號 | 6165A4 |
| 加工級別 | 注塑級 |
| 銷售方式 | 品牌經銷 |
| 類型 | 標準料 |
| 其它 其它 其它 | 外觀顏色||
| 特性：尺寸精度優良標準 | ||

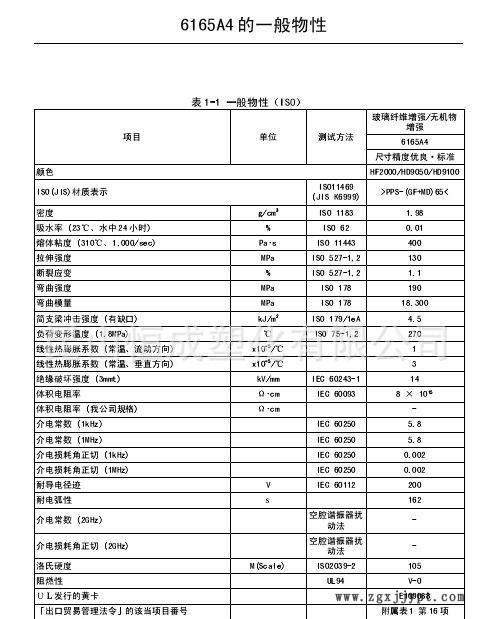

| 性能項目 | 試驗條件[狀態] | 測試方法 | 測試數據 | 數據單位 | ||
| 基本性能 | 吸水率 | 23℃、水中24小時 | ISO 62 | 0.01 | % | |
| 密度 | ISO 1183 | 1.98 | g/cm3 | |||
| 熔體粘度 | 310℃、1000/sec | ISO 11443 | 400 | Pa·s | ||
| 物理性能 | 阻燃性 | UL 94 | V-0 | |||
| 成型收縮率 | 流動方向 | 80℃×2mmt | 0.2 | % | ||
| 垂直方向 | 80℃×2mmt | 0.5 | % | |||
| 機械性能 | 彎曲模量 | ISO 178 | 18300 | MPa | ||
| 斷裂應變 | ISO 527-1,2 | 1.1 | % | |||
| 拉伸強度 | ISO 527-1,2 | 130 | MPa | |||
| 簡支梁沖擊強度（有缺口） | ISO 179/1eA | 4.5 | kJ/m2 | |||
| 彎曲強度 | ISO 178 | 190 | MPa | |||
| 電氣性能 | 體積電阻率 | IEC 60093 | 8×1015 | Ω·cm | ||
| 介電擊穿強度 | 1KHz | IEC 60250 | 0.002 | |||
| 介電破壞強度 | 3mmt | IEC 60243-1 | 14 | kV/mm | ||
| 介電常數 | 1MHz | IEC 60250 | 5.8 | |||
| 耐導電徑跡 | IEC 60112 | 200 | V | |||
| 介電常數 | 1KHz | IEC 60250 | 5.8 | |||
| 介電擊穿強度 | 1MHz | IEC 60250 | 0.002 | |||
| 表面電阻率 | IEC 60093 | 9×1015 | Ω | |||
| 熱性能 | 線性熱膨脹系數 (常溫) | 流動方向 | ISO 11359-2 | 1 | ×10-5/℃ | |
| 垂直方向 | - | 2 | ×10-5/℃ | |||
| 負荷變形溫度 | 1.82MPa | ISO 75-1 | 270 | ℃ | ||
pps的應用是以其優異的耐熱性為中心，兼顧它的減摩自潤滑性，化學穩定性、尺寸穩定性，阻燃性和電絕緣性等。在化工行業pps可用作合成、輸送、儲存物料的反應罐、管道、閥門、化工泵等，在機械中心pps可制作葉輪、葉片、齒輪、偏心輪、軸承、離合器及耐磨零件；pps的主要用途還是在電子電器領域，如制作變壓器骨架，高頻線圈骨架、插頭、插座、接線架、接觸器轉鼓鼓片及各種精密零件等。 物料性能 1、電絕緣性（尤其高頻絕緣性）優良，白色硬而脆，跌落于地上有金屬響聲,透光率僅次于有機玻璃,著****耐水性,化學穩定性良好 。有優良的阻燃性，為不燃塑料。
2、強度一般剛性很好，但質脆，易產生應力脆裂；不耐苯、汽油等有機溶劑；長期使用溫度可達260度 ；在400度的空氣或氮氣中保持穩定。通過加玻璃纖維或其它增強材料改性后，可以使沖擊強度大為提高耐熱性和其它機械性能。密度增加到1.6-1.9，成型收縮率減小到0.15-0.25% 適于制作耐熱件、絕緣件及化學儀器、光學儀器等零件。
3、 成型性能好，無定形料，吸濕小，但宜干燥后成型。
4、流動性介于ABS和PC之間。凝固快、收縮小、易分解，應用范圍 一般可應用于制造PPS管、PPS板材等材料，多用于建筑、家居方面。
7 特性應用
特性
（1）一般性能：PPS為一種外觀白色、高結晶度、硬而脆的聚合物，純PPS的相對密度為1.3，但改性后會增大。PPS有吸水率極小，一般只有0.03%左右。PPS的阻燃性好，其氧指數高達44%以上；與其他塑料相比，它在塑料中屬于高阻燃材料（純PVC的氧指數為47%、PSF為30%、PA66為29%、MPPO為28%，PC為25%）。
（2）機械性能：純PPS的機械性能不高，尤其沖擊強度比較低。以玻璃纖維增強后會大幅度提高沖擊強度，由27J/m增大到76J/m，增大3倍；拉伸強度由6Mpa增大到137Mpa，增大1倍。PPS的剛性很高，在工程塑料中少見。純PPS的彎曲模量可達3.8Gpa，無機填充改性后可達到12.6Gpa,增大5倍之多。而以剛性著稱的PPO僅為2.55Gpa，PC僅為2.1Gpa。
PPS在負荷下的耐蠕變性好，硬度高；耐磨性高，其1000轉時的磨耗量僅為0.04g，填充F4及二硫化鉬后還會進一步得到改善；PPS還具有一定的自潤性。PPS的機械性能對溫度的敏感性能小（3）熱學性能：PPS具有優異的熱性能，短期可耐260℃，并可在200~240℃下長期使用；其耐熱性與PI相當，僅次于F4塑料，這在熱固性塑料中也不多見。
（4）電學性能：PPS的電性能十分突出，與其他工程塑料相比，其介電常數和介電損耗角正切值都比較低，并且在較大的頻率、溫度及溫度范圍內變化不大；PPS的耐電弧好，可與熱固性塑料媲美。PPS常用于電器絕緣材料，其用量可占30%左右。
（5）環境性能：PPS的最大特點之一為耐化學腐蝕性好，其化學穩定性能僅次于F4；PPS對大多酸、酯、酮、醛、酚及脂肪烴、芳香烴、氯代烴等穩定，不耐氯代聯苯及氧化性酸、氧化劑、濃硫酸、濃硝酸、王水、過氧化氫及次氯酸鈉等。PPS的耐輻射性好。除此之外，pps具有比尼龍更好的耐熱性能，尺寸穩定性良好，耐油性和耐藥性俱佳。
應用范圍
（1）汽車工業：PPS用于汽車工業占45%左右，主要用于汽車功能件，點火器，加熱器，溫控器，燈座，軸承；如可代替金屬制作排氣筒循環閥及水泵葉輪，氣動信號調解器等。
（2）機械工業：用于殼體、結構件、耐磨件及密封材料，具體有泵體、閥門、軸承、軸承支架、活塞環及齒輪等。
（3）紡織纖維：用于特殊工業除塵設備。
（4）薄膜/絕緣紙：用于電機絕緣材料。
8 加工方法
加工特性
樹脂廠商提供的PPS為一種相對質量比較低（4000~5000）、結晶度較高（75%）的白色粉末，這種純PPS無法直接塑化成型，只能用于噴涂。用于塑化成型的PPS，必須進行交聯改性處理，使熔體的粘度上升。一般交聯后的熔融指數達到10~20為宜；進行玻璃纖維增強PPS的熔融指數可大一些，但不能大于200。
PPS的交聯方法有熱交聯和化學交聯兩種，以熱交聯為主。熱交聯的交聯溫度為150~350℃，低于150℃不發生交聯，高于350℃發生高度交聯，反而導致加工困難。
化學交聯需要加入交聯促進劑，具體的品種有氧化鋅、氧化鉛、氧化鎂、氧化鈷等以及酚類化合物，六甲氧基甲基三聚氰酰胺、過氧化氫、堿金屬或堿土金屬的次氯酸鹽等。
PPS雖有交聯，但流動性下降不多；因此，廢料可重復使用三次；PPS本身具有脫模性，可不必加入脫模劑；PPS經過熱處理可提高結晶度及熱變形溫度，后處理的條件為：溫度204℃，時間30min。
其他方法
（1）注塑：可采用通用注塑機，玻璃纖維增強PPS的熔融指數以50為宜。注塑的工藝條件為：料筒溫度，純PPS為280~330℃，40%GFPPS為300-350℃；噴嘴溫度，純PPS為305℃，40%GFPPS為330℃；模具溫度120-180℃；注塑壓力，50-130MPA。
（2）擠出：采用排氣式擠出機，工藝為：加料段溫度小于200℃；料筒溫度300-340℃，連接體溫度320-340℃，口模溫度300-320℃。
（3）模壓成型：適合大型制品，采用兩次壓縮，先冷卻，后熱壓。熱壓的預熱溫度純PPS為360℃左右15min,GFPPS為380℃左右20min;模壓壓力為10~30Mpa，冷卻到150℃脫模。
（4）噴涂成型：采用懸浮噴涂法和懸浮噴涂與干粉熱噴混合法，都是將PPS噴涂到金屬表面，再經過塑化、淬火處理而得到涂層；PPS的涂層處理溫度在300℃以上，保溫30min。
PPS的應用：
在機械工業各個領域當使用尼龍（PA）、聚甲醛（POM）、聚對苯二甲酸乙二脂（PET）和聚砜（PSU）都有缺陷式不能達到技術要求，而使用聚酰亞胺（PI）聚醚醚酮（PEEK）和聚酰胺-酰亞胺（PAI）又價格太高，選擇使用PPS應是較理想的工程塑料。
1、機械工業：機械工業中特別運用于在高濕、強腐蝕的環境下的部件制備。用于殼體、結構件、耐磨件及密封材料，具體有如：泵殼、泵輪、閥、軸承、軸承支架、活塞環及齒輪、滑輪、風扇、流量計部件、法蘭盤、萬向頭、計數器、水準儀等。
2、電子電器：PPS用于電子電器工業可占30%，它適合于環境溫度高于200℃的高溫電器元件；可制造發電機和發動機上的點涮、電涮托架、啟動器線圈、屏蔽罩及葉片等；在電視機上，可用于高電壓外殼及插座、接線柱及端子板等；在電子工業、制造變壓器、阻流圈及繼電器的骨架和殼體，集成電路載體；利用高頻性能，制造H級繞線架和微調電容器等。微型電子元件封裝、連接器、接線器、插座、線圈骨架、馬達殼、電磁調節盤、電視高頻頭軸、繼電器、微調電容器、保險絲支架、收錄機、磁療器等零部件。還應用于精密儀器：電腦、計時器、轉速器、復印機、照相機、溫度傳感器以及各種測量儀表的殼體和部件。
3、汽車工業：PPS用于汽車工業占45%左右，主要用于汽車功能件；點火器、加熱器、汽化器、離合器、變速器、齒輪箱、軸承支架、燈罩、保險杠、風扇、排氣系統以及反光鏡和車燈座的零部件。可代替金屬制作排氣筒循環閥及水泵葉輪，氣動信號調解器等。
4、家用電器：熱風筒、卷發器、干發器、燙發器、微波爐、咖啡煲、干衣機、電熨斗、電飯煲等的防護涂層和零部件。
5、化學工業：PPS具有優良粘接性和耐蝕性，極宜作化工設備的襯里。
四、物料干燥工藝
溫度：100~105℃
時間：3hr
2、注塑成型工藝
1）模具溫度：60-80℃
2）料筒溫度：前段：220~260℃中段：290~310℃后段：300~320℃
噴嘴：290~300℃
3）注塑壓力：60~70Mpa4）注塑速度：中速
5）注塑時間：根據制件的大小確定，以制件充滿模具，且表面基本冷卻定型為佳
