DN20精密金屬纏繞墊定做耐高溫金屬密封墊

DN20精密金屬纏繞墊定做耐高溫金屬密封墊

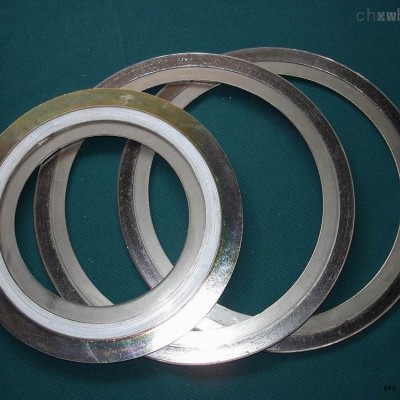

 金屬纏繞墊片是應用廣泛的一種密封墊片，為半金屬密合墊中回彈性的墊片，由V形或W形薄鋼帶與各種填充料交替纏繞而成，能耐高溫、高壓和適應超低溫或真空下的條件使用，通過改變墊片的材料組合，可解決各種介質對墊片的化學介質問題，其結構密度可依據不同的鎖緊力要求來制作，為加強主體和準確定位，纏繞墊片設有金屬內加強環和外定位環，利用內外鋼環來控制其較大壓緊度，對墊片接觸的法蘭密封面的表面精度要求不高。

帶內外環材質：9SS304316316L蒙乃爾、純鈦帶外環、帶內環、基本形。
石墨金屬纏繞墊片使用溫度—200—850℃使用壓力0—20MPa
石棉金屬纏繞墊片使用溫度—200—500℃使用壓力0—25MPa
四氟金屬纏繞墊片使用溫度—200—260℃使用壓力0—10MPa

DN20精密金屬纏繞墊定做耐高溫金屬密封墊

 墊片的結構形勢
基本型（A）型
基本型纏繞墊片在內徑和外徑處有風罪狀不五入填料的金屬帶來保持墊片的壓緊力和密封性能。基本型在壓緊過程呂豐收在壓力限，如壓得過緊容易導致壓潰而使密封失效，因此保證恰當?shù)妮d荷非常重要，適用于樵槽法蘭和凹凸面法蘭。
內加強型（B）
堅固的金屬內環起到加作用，內加環處于法蘭內口和墊片主體內徑之間，設計內徑的目的阻止固體在法蘭表面的聚集，減少流體的渦流作用，同時減少介質對法蘭的MS
適用于凹凸面法蘭
