一、駝峰支撐板介紹：

     駝峰支撐板全稱梁型氣體噴射式填料支承板,也稱駝峰支撐板、駝峰支承板。我公司生產的駝峰支撐有幾種材質，塑料的有聚丙烯、增強聚丙烯、CPVC氯化聚氯乙烯駝峰支撐；金屬的有碳鋼、不銹鋼304、304L、321、316、316L等材質，也可按要求生產不同材質的駝峰支撐，以適應不同的耐溫、耐化學腐蝕介質要求。駝峰支撐可根據塔徑大小由一定單元開孔波紋組合而成的綜合性能優良的散堆填料支承板。產品若干條支承梁元件組裝而成。其立體結構的支承板，有利于加大開孔面積，使開孔面積在99.9%左右，開孔面積的原則是開孔率必須大于填料層的孔隙率，否則支撐板構成“瓶勁”區，使塔負荷降低，開孔面積與結構、材質、塔徑有關，一般占塔截面的70~99.9%，對于不銹鋼金屬駝峰支撐板應選99.9%%。

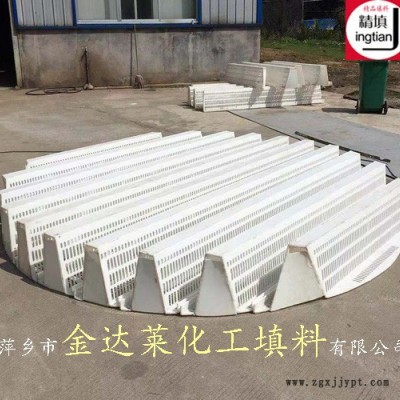

我公司生產的各種材質及形狀的駝峰支撐板

     駝峰支撐每條梁的寬度為290mm，高為250-300mm；各條梁底面間用定距凸臺保持10mm左右的間隙供向下排液。梁上供氣體噴出的用鋼板沖壓制成型的長條形側孔孔尺寸應不使10mm填料漏下為宜，長條孔的尺寸，無論塔徑大小，一律開設為12mm×45mm的長圓孔。支承板由多塊梁型支承板拼裝而成，為可拆結構，能從人孔進入塔內。

駝峰式填料支撐板結構示意圖

      駝峰支承板的流體力學性能，氣液流道分開，氣相通過支承板上的側面開孔向填料層噴射，液相則通過支承板底部開孔流向下層填料，故氣液暢通無阻，且分布均勻，還能避免氣液間的相互夾帶，允許氣液通量大，液體噴淋密度可高在240 m3/ m2.h,正常操作時的壓降約62Pa，**大為小于200Pa.產品的各種規格尺寸要求我向我公司索取行業標準《梁型氣體噴射式填料支承板》（HG/T21512-95）.

二、結構特點：

      1)產品支承板剛性好，允許載荷大，能可靠地支撐加于其上的各種壓力;

      2)填料顆粒或碎片不易堵塞孔口,對于小于DN25的填料可在支承板上先整砌一層30mm高的填料，再堆入小填料；

      3）質量輕、節省材料。

      4）單體組合式結構，便于從入孔安裝。

三、使用性能：

駝峰支撐板液體通量可達200m3/ m2.h,**大壓降為69Pa.適用于25mm以上的各種散裝填料,因此側孔寬度以25mm填料不致漏出為度.對于更小的填料,可在支撐板上先整一層300mm高的稍大些的填料，再堆小于25mm的填料，也可在駝峰上面蓋上一層小尺寸的鋼板網。塔徑超過3米的大塔，中間要加工字梁支承以加強剛度。工字梁與焊在塔壁上的支座固定.

四、安裝要求：

       我公司可提供安裝圖紙，并附帶緊固件和連接件。安裝前應清除其表面的油污、鐵銹；主支承梁的裝配定位：梁中心線應通過塔體在該處的橫截面中心，其偏差不得超過±2mm；主支承梁安裝后，其上表面與支承圈上表面應在同一水平面上，該水平度偏差應小于等于2mm.

五、產品應用：

     駝峰支撐板用于填料吸收塔、洗滌塔、蒸餾塔等。如30萬噸合成氨/年裝置中CO2填料吸收塔、溶劑再生塔均采用駝峰支撐板。目前應用于顆粒填料如不銹鋼鋼鮑爾環填料塔，產品廣泛應用于煉油、化工、化肥、乙烯和制氧等領域，已應用的**大直徑達10m以上。

公司駝峰支撐板生產現場

我公司生產材質為304L不銹鋼駝峰支撐

我公司生產的聚丙烯烯材質駝峰支撐

CPVC塑料駝峰支撐

我公司按天津大學圖紙生產的不銹鋼316L駝峰支撐
