Dupont/杜邦 PA6 美國杜邦 ST811HS

產品名稱	PA6
類型	超級剛化
密度	1.04g/cm3
名稱	尼龍6
牌號	Zytel® ST811HS NC010
批號	19
銷售方式	品牌經銷

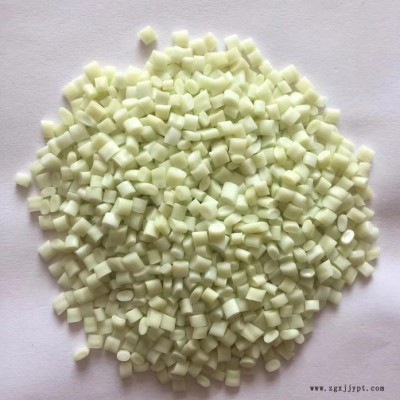

形態	顆粒
顏色	本色
用途級別	注塑級
品牌	Dupont/杜邦
廠家(產地)	美國杜邦
加工級別	注塑級,擠出級
特性級別	增韌級,熱穩定性
規格級別	熱穩定 劑脫模

Zytel? ST811HS NC010NYLON RESINDuPont Performance Polymers產品說明Super Toughened, Heat Stabilized, Polyamide 6基本信息UL 黃卡 E41938-234353添加劑 熱穩定劑 脫模特性 熱穩定性RoHS 合規性 聯系制造商形式 粒子加工方法 擠出 注射成型多點數據Isothermal Stress vs. Strain(ISO 11403-1)Secant Modulus vs. Strain (ISO11403-1)Shear Stress vs. Shear Rate(ISO 11403-1)Tensile Modulus vs.Temperature, Dynamic (ISO11403-1)Viscosity vs. Shear Rate (ISO11403-2)部件標識代碼 (ISO
11469) >PA6-HI樹脂ID (ISO 1043) PA6-HI物理性能 干燥 調節后的 單位制 測試方法密度 1.04 -- g/cm3 ISO 1183
收縮率 ISO 294-4
橫向流量 1.4 -- % ISO 294-4
流量 0.90 -- % ISO 294-4
吸水率 ISO 62
飽和, 23°C, 2.00 mm 6.8 -- % ISO 62
平衡, 23°C, 2.00 mm, 50%
RH 2.3 -- % ISO 62
機械性能 干燥 調節后的 單位制 測試方法拉伸模量 900 400 MPa ISO 527-2
拉伸應力 (屈服) 31.0 -- MPa ISO 527-2
拉伸應變 (屈服) 29 -- % ISO 527-2
標稱拉伸斷裂應變 > 50 -- % ISO 527-2
彎曲模量 850 360 MPa ISO 178
薄膜 干燥 調節后的 單位制 測試方法伸長率 - MD (屈服) 4.0 -- % ISO 527-3
沖擊性能 干燥 調節后的 單位制 測試方法簡支梁缺口沖擊強度 ISO 179/1eA
-30°C 14 13 kJ/m2 ISO 179/1eA
23°C 71 130 kJ/m2 ISO 179/1eA
簡支梁無缺口沖擊強度 ISO 179/1eU
-30°C 無斷裂 無斷裂 ISO 179/1eU
23°C 無斷裂 無斷裂 ISO 179/1eU
多軸向儀器化沖擊能量 ISO 6603-2
-30°C 25.0 -- J ISO 6603-2
23°C 16.0 -- J ISO 6603-2
熱性能 干燥 調節后的 單位制 測試方法熱變形溫度0.45 MPa, 未退火 170 -- °C ISO 75-2/B
1.8 MPa, 未退火 47.0 -- °C ISO 75-2/A
玻璃轉化溫度 150.0 0.00 °C ISO 11357-2
維卡軟化溫度 95.0 -- °C ISO 306/B50
熔融溫度 2218 -- °C ISO 11357-3
線形熱膨脹系數 ISO 11359-2
頁面信息資料來自廠商，文檔提供者不承擔任何法律責任，強烈建議在**終選擇材料前**數據值與材料供應商進行驗證。版權歸原作者所有，如有侵權請立即與我們聯系。 Page 1流動 2.0E-4 -- cm/cm/°C ISO 11359-2
橫向 1.8E-4 -- cm/cm/°C ISO 11359-2
電氣性能 干燥 調節后的 單位制 測試方法表面電阻率 -- 1.0E+15 ohms IEC 60093
體積電阻率 1.0E+15 1.0E+13 ohms cm IEC 60093
介電強度 31 -- kV/mm IEC 60243-1
耗散因數 IEC 60250
100 Hz 8.0E-3 0.055 IEC 60250
1 MHz 0.014 0.18 IEC 60250
可燃性 干燥 調節后的 單位制 測試方法燃燒速率 3
 (1.00 mm) < 100 -- mm/min ISO 3795
UL 阻燃等級 UL 94, IEC 60695-11-10, 0.75 mm HB -- UL 94, IEC 60695-11-10, 1.5 mm HB -- UL 94, IEC 60695-11-10, FMVSS 可燃性 B -- FMVSS 302
充模分析 干燥 調節后的 單位制Specific Heat Capacity of Melt 2600 -- J/kg/°CThermal Conductivity of Melt 0.15 -- W/m/K注射 干燥 單位制Melt Temperature, Optimum 270 °CMold Temperature, Optimum 70 °CDrying Recommended yesHold Pressure Time 4.00 s/mmMaximum Screw Tangential Speed 300 mm/sec充模分析 干燥 調節后的 單位制熔體密度 0.880 -- g/cm3頂出溫度 190 -- °C注射 干燥 單位制干燥溫度 60 °C干燥時間 - 熱風干燥機 2.0 到 4.0 hr建議的**大水分含量 0.20 %加工(熔體)溫度 260 到 280 °C模具溫度 50 到 90 °C保壓 50.0 到 100 MPa備注1. 10°C/min2. 10°C/min3. FMVSS 302
