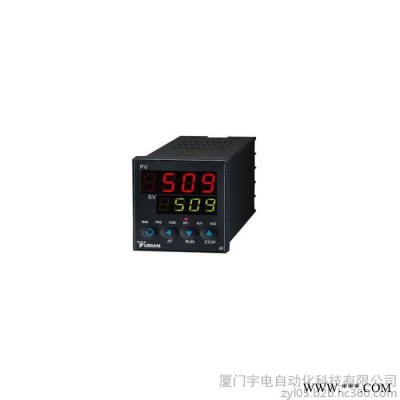

YUDIAN/宇電AI-509 塑料機械專用控溫儀表，質保2年儀表

產品特點

● 為塑料機械、食品機械、包裝機械、烘箱、環境實驗設備┅┅等行業設計。具備操作簡便、易學易用及價格低廉的特點。

**用的 100~240VAC 輸入范圍開關電源或 24VDC 電源供電，具備50Hz/60Hz 電源頻率及℃ /。F 單位選擇功能。

● 輸入可自由選擇熱電偶或熱電阻，輸出采用先進的模塊化結構，規格豐富，交貨迅速且維護方便。

● 采用具備自整定（AT）功能的 AI 人工智能調節算法，控制準確且無超調。

● “發燒”級硬件設計，采用鉭電容或陶瓷電容取代普通電解電容，具備比同級產品更低的電源消耗、更高的可靠性、穩定性及更寬廣的溫度使用范圍；其電源及 I/O 端子均通過 4KV/5KHz 的群脈沖抗干擾實驗。

● 通過 ISO9001 質量認證、ISO14001 環境管理體系認證和 CE 認證，在質量、抗干擾能力及安全標準方面符合國際水準。

-------------------------------------------------------------------------------

技術規格

● 輸入規格：K、S、R、E、J、N、Pt100

● 測量范圍：K(0~1300℃ )、S(0~1700℃ )、R(0~1600℃ )、E(0~1000℃ )J(0~1200℃ )、N(0~1300℃ ) 、Pt100(-200 ~ +800℃ )

● 測量精度：0.3%FS±1℃ (AI-508)；0.3%FS±0.1℃ (AI-509)

● 調節方式：位式調節方式（ON-OFF）或帶自整定（AT）功能的 AI 人工智能 PID 調節

● 輸出規格（模塊化）：L1 繼電器觸點開關輸出（常開）：250VAC/2A 或 30VDC/2AG 固態繼電器（SSR）電壓輸出：12VDC/30mA ( 用于驅動 SSR 固態繼電器 )W1 可控硅無觸點開關輸出（常開）：100~240VAC/0.2A（持續），2A（20mS瞬時，重復周期大于 5S）K1 可控硅過零觸發輸出：可觸發 5~500A 的雙向可控硅、2 個單向可控硅反并聯連接或可控硅功率模塊K3 三相可控硅過零觸發輸出：可觸發 5~500A 的雙向可控硅、2 個單向可控硅反并聯連接或可控硅功率模塊

● 報警功能：上限報警、下限報警及正負偏差報警功能，可選購安裝繼電器模塊將報警信號輸出

● 電源：100~240VAC，-15%，+10%/50~60Hz

● 電源消耗：≤ 3W

● 使用環境：溫度 -10~+60℃；濕度 0~90%RH

儀表型號由 5 部分組成，如下：AI-509 A G L2 L2

                                ① ② ③ ④ ⑤

① 表示儀表型號AI-509 型人工智能溫度控制器，0.3 級測量精度**高顯示分辯率為 0.1℃

② 表示儀表面板尺寸規格A 面板 96×96mm，開口 92×92mm，插入深度 100mmD 面板 72×72mm，開口 68×68mm，插入深度 95mmD2 面板 48×48mm，開口 45×45mm，插入深度 95mmE 面板 48×96mm（寬 × 高），開口 45×92mm，插入深度 100mmF 面板 96×48mm（寬 × 高），開口 92×45mm，插入深度 100mm

③ 表示儀表主輸出（OUTP）安裝的模塊規格

L1 表示為繼電器輸出，規格為 2A/250VAC，大體積，僅常開端具備火花吸收功能

L2 表示安裝有常開 + 常閉端的小體積繼電器模塊，規格為 1A/250VAC

G 表示為 SSR 電壓輸出，規格為 12VDC/30mA

W1 表示無觸點可控硅開關輸出，適合驅動 80A 以下交流接觸器，干擾低，長壽命

K1 表示為可控硅過零觸發輸出，( 僅 1 路觸發輸出，適合單相電源）

K3 表示為三相可控硅過零觸發輸出，可觸發 5~500A 的雙向可控硅、2 個單向可控硅反并聯連接或可控硅功率模塊

④ 表示儀表報警（ALM）安裝的模塊規格，可作為**路報警輸出。

N 或不寫表示沒有安裝模塊

L0 表示安裝有常開 + 常閉端的大體積繼電器模塊，規格為 2A/250VAC，支持 AL1 報警輸出

L2 表示安裝有常開 + 常閉端的小體積繼電器模塊，規格為 1A/250VAC，支持 AL1 報警輸出

L5 表示安裝 2 路常開繼電器模塊，規格為 2A/250VAC，可支持 AL1 及AL2 兩路報警輸出

⑤ 表示儀表輔助輸出（AUX）安裝的模塊規格，可作第二路報警輸出N 或不寫表示沒有安裝模塊

L0 表示安裝有常開 + 常閉端的大體積繼電器模塊，規格為 2A/250VAC，支持 AU1 報警輸出

L2 表示安裝有常開 + 常閉端的小體積繼電器模塊，規格為 1A/250VAC，支持 AU1 報警輸出

L5 表示安裝 2 路常開繼電器模塊，規格為 2A/250VAC，可支持 AU1 及AU2 兩路報警輸出

注 1：對于 D2 尺寸儀表受體積限制，當 AUX 位置安裝 L5 或 L1 模塊時，OUTP 位置不能安裝 L1 大體積模塊，可用 L2 替代。注 2：D、D2 尺寸儀表無法安裝 K3 模塊；D2 沒有 ALM 模塊插座；D 在ALM 位置無法安裝 L5 雙路繼電器輸出模塊。

    不同型號的熱電偶采用的熱電偶補償導線不同，補償導線應直接接到儀表后蓋的接線端子上，中間不能轉成普通導線，否則會產生測量誤差。
